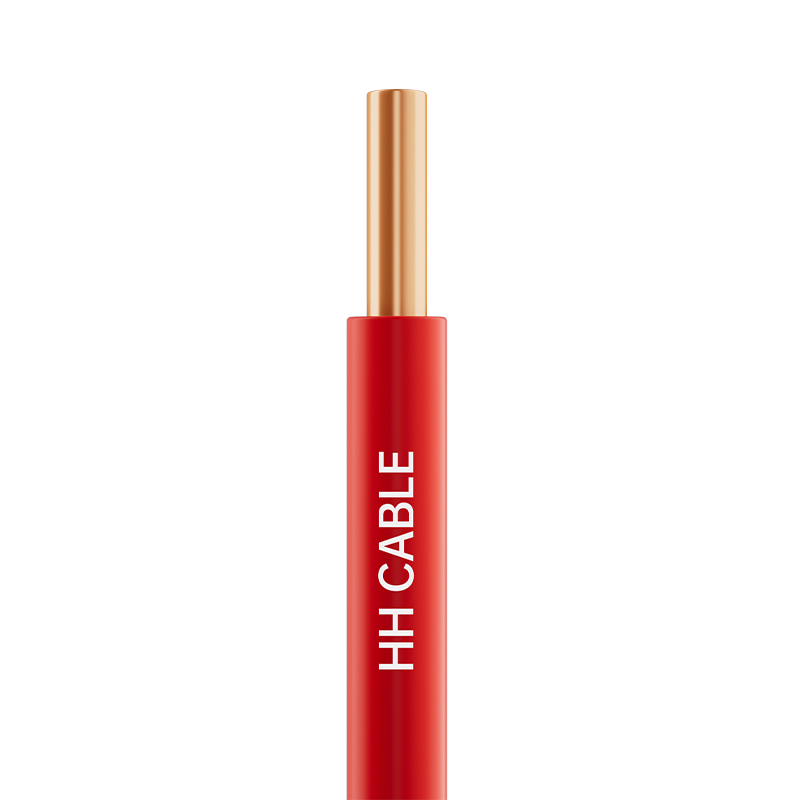

Cavi, fili e cordoni isolati in PVC da 450-750 V e inferiori

Nome del prodotto: cavi, fili e cordoni isolati in PVC da 450-750 V e inferiori

1-Norme di attuazione

GB/T5023-2008, JB/T8734-2016

Modello a 2 prodotti

BV, BLV, BVV, BLVV, BVVB, BLVVB, BVR, RV, RVV, RVS, ecc.

3- Livello di tensione

450/750 V, 300/500 V, 300/300 V

4-Categoria delle specifiche

Livello di tensione

modellolo

Specifica

450/750V

60227 CEI 01(BV)

1,5 mm2 ～400 mm2

BLV

2,5 mm2 ～400 mm2

60227 IEC 0 2 (R V)

1,5 mm2～240 mm2

BVR

2,5 mm2～185 mm2

300/500 V

60227 CEI 05(BV)

0,5 mm2～1,0 mm2

BV

0,75 mm2～1,0 mm2

60227 CEI 06(RV)

0,5 mm2～1,0 mm2

300/500 V

BVV

0,75 mm2～185 mm2

BLVV

2,5 mm2～185 mm2

Livello di tensione

modellolo

Numero di core

Specifica

300/500 V

BVVB

2-3

0,75 mm² ～10 mm²

BLVVB

2-3

2,5 mm2 ～10 mm2

300/500 V

60227 CEI 53 (RVV)

2-5

0,75 mm² ～2,5 mm²

300/500 V

RV V

2

1,5 mm2 ～6 mm2

3-5

4 mm2 ～6 mm2

6～37

0,5 mm2 ~ 2,5 mm2

300/300 V

60227 IEC 52 (RVV)

2-3

0,5 mm2 ~ 0,75 mm2

300/300 V

RVS

2

0,5 mm2 ～4 mm2

5- Descrizione della struttura del cavo

Struttura del cavo

Descrizione del materiale

Conduttore

Conduttori rotondi compattati o non compattati (rame o alluminio o leghe di alluminio), conduttori in rame - Classe 1, Classe 2, Classe 5; conduttori in alluminio - Classe 1, Classe 2

Strato resistente al fuoco (se presente)

Nastro mica

Isolamento

Materiale isolante in PVC

Riempimento (se presente)

Corda di apporto reticolata in polipropilene non igroscopico

Nastro avvolgente per cavi (se presente)

Nastro in tessuto non tessuto o poliestere

Guaina esterna (se presente)

Mescola per guaina in PVC

Identificazione del nucleo a 6 fili

6.1 Identificazione della colorazione dell'isolante:

6.1.1 Quando per l'identificazione dei conduttori di filo isolato viene utilizzato l'isolamento colorato, ciascun nucleo di filo isolato può utilizzare un solo colore, ad eccezione della combinazione di colori verde/giallo.

6.1.2 I colori dell'anima isolante di qualsiasi cavo multipolare non possono essere verde e giallo, che non sono colori combinati.

6.1.2 Per i nuclei di filo isolato verde/giallo, un colore deve coprire almeno il 30% e non più del 70% della superficie del nucleo di filo isolato, e l'altro colore deve coprire il resto ed essere uniforme ovunque.

6.1.4 Lo spettro cromatico preferito per la colorazione dell'isolamento dei cavi con cinque nuclei o meno è il seguente:

1 core e 2 core: nessuna preferenza per lo spettro dei colori;

3 conduttori: verde/giallo, blu, marrone o marrone, nero, grigio;

4 conduttori: verde/giallo, marrone, nero, grigio o blu, marrone, nero, grigio;

5 conduttori: verde/giallo, blu, marrone, nero, grigio o blu, marrone, nero, grigio, nero.

6.1.5 Quando ci sono requisiti speciali per la cromatografia, le parti della domanda e dell'offerta possono negoziare e determinare in base alle esigenze del cliente.

6.2 Identificazione digitale dell'isolamento:

6.2.1 I cavi con sei o più nuclei devono essere identificati da numeri. L'isolamento deve essere dello stesso colore e disposto numericamente in ordine naturale dallo strato interno allo strato esterno iniziando dal nucleo isolante n. 1 (si consiglia l'isolamento nero con scritte bianche), ad eccezione del nucleo isolante verde/giallo (se presente).

6.2.2 Quando il segno è costituito da un unico numero, sotto il numero deve essere aggiunta una linea orizzontale. Quando il segno è composto da due numeri, questi devono essere disposti verticalmente e sotto quest'ultimo numero deve essere aggiunta una linea orizzontale. L'intervallo di tra due gruppi di numeri adiacenti non deve essere maggiore di 50mm. La disposizione dei segnali identificativi digitali è mostrata nella figura seguente:

7-Colore guaina

Bianco, nero o secondo il requisito del cliente

8-Requisiti prestazionali particolari

Grado A/B/C ignifugo, resistente al fuoco, resistente alle termiti, resistente ai roditori, resistente ai raggi UV, resistente alle basse temperature, resistente agli oli minerali, ecc.

9- Caratteristiche di applicazione del cavo

9.1 La temperatura nominale massima a lungo termine consentita per il conduttore del cavo durante il normale funzionamento è 70°C.

9.2 La temperatura massima consentita del conduttore del cavo durante il cortocircuito (durata non superiore a 5 secondi) è 160 ℃.

9.3 La temperatura di installazione del cavo non deve essere inferiore a 0 ℃

9.4 Raggio minimo di curvatura per l'installazione del cavo:

Raggio minimo di curvatura dei cavi con diametro esterno inferiore a 25 mm: non inferiore a 4 volte il diametro esterno del cavo;

Raggio minimo di curvatura dei cavi con diametro esterno maggiore o uguale a 25 mm: non inferiore a 6 volte il diametro esterno del cavo.

9.5 Questa serie di fili e cavi isolati in PVC ha una tensione nominale massima di 450/750 V ed è ampiamente utilizzata in ambienti residenziali, commerciali e industriali per illuminazione elettrica e cablaggio interno, elettrodomestici, apparecchiature elettriche, strumentazione, apparecchiature di controllo, apparecchiature elettroniche e dispositivi automatici. I metodi di installazione includono cablaggio fisso, interno o esterno o incorporato in condotti o sistemi chiusi simili.
