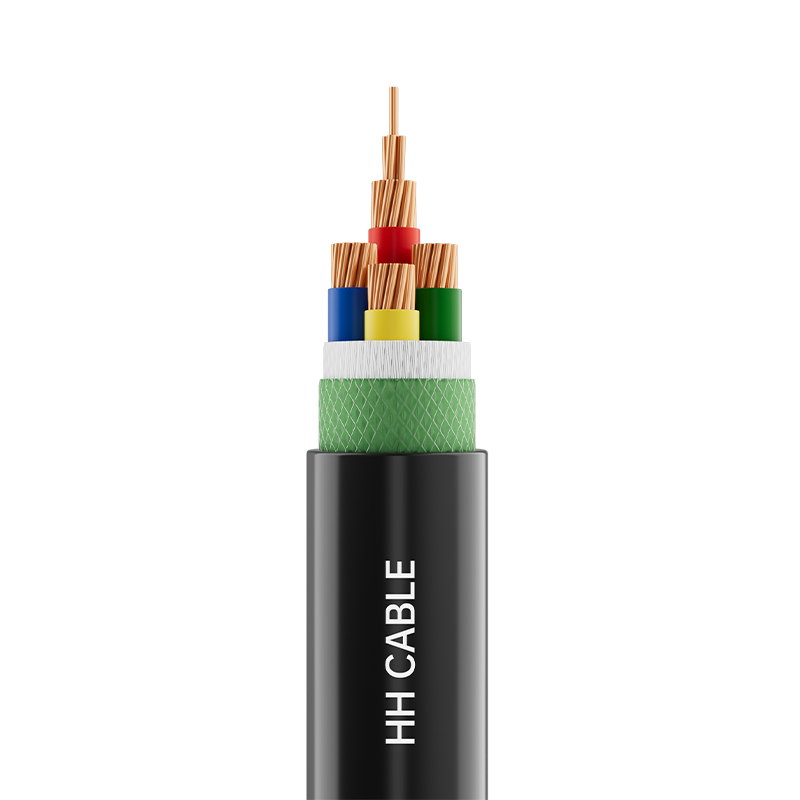

Cavi elettrici isolati in PVC da 1,8-3 kV e inferiori

Nome prodotto: cavi elettrici isolati in PVC da 1,8/3 kV e inferiori

1-Norme di attuazione

GB/T2706.1-2020

Modello a 2 prodotti

VV, VLV, VLHV, VV22, VLH22, VV32, VY23, VV62, VV72, ecc.

3- Livello di tensione

1,8/3 kV, 0,6/1 kV

4-Specifiche del prodotto

Numero di core

Specifica

Conduttore in rame

Conduttore in alluminio o lega di alluminio

1-5

1,5 mm² ～630 mm²

1,5 mm² ～630 mm²

3 1, 3 2, 4 1

2,5 mm2 ～630 mm2

6 mm2 ~ 630 mm2

5- Descrizione della struttura del cavo

Struttura del cavo

Descrizione del materiale

Conduttore

Conduttori rotondi compattati o non compattati (rame o alluminio o leghe di alluminio), conduttori in rame - Classe 1, Classe 2, Classe 5; conduttori in alluminio - Classe 1, Classe 2

Strato resistente al fuoco (se presente)

Nastro mica

Isolamento

Materiale isolante in PVC

Riempimento (se presente)

Corda di apporto reticolata in polipropilene non igroscopico

Nastro avvolgente per cavi (se presente)

Nastro in tessuto non tessuto o polipropilene

Schermatura metallica (se presente)

Avvolgimento con nastro di rame o avvolgimento con filo di rame

Guaina interna (se presente)

Nastro goffrato in polipropilene o materiale guaina (cloruro di polivinile o polietilene).

Manicotto isolante (se presente)

Materiale guaina in PVC o polietilene

Armatura (se presente)

Nastro di acciaio inossidabile o nastro di alluminio o nastro di lega di alluminio o nastro di acciaio zincato o filo di acciaio inossidabile o filo di alluminio o filo di lega di alluminio o filo di acciaio zincato

Guaina esterna

Materiale guaina in PVC o polietilene

Identificazione del nucleo a 6 fili

6.1 Identificazione della colorazione dell'isolante:

Cavo unipolare: doppio colore giallo o verde o rosso o blu o giallo-verde o secondo la richiesta del cliente.

Cavo a 2 conduttori: rosso, blu; Cavo a 3 conduttori: giallo, verde, rosso;

Cavo a 4 conduttori: giallo, verde, rosso, blu;

Cavo a 5 conduttori: giallo, verde, rosso, blu, giallo-verde bicolore o nero o secondo le esigenze del cliente;

3 Cavo a 1 conduttore: giallo, verde, rosso, blu;

3 Cavo a 2 conduttori: giallo, verde, rosso, blu, giallo-verde bicolore o nero o secondo le esigenze del cliente;

4 Cavo a 1 conduttore: giallo, verde, rosso, blu, giallo-verde bicolore o nero o secondo i requisiti del cliente.

Nota 1: Giallo, verde e rosso sono utilizzati per il conduttore della linea principale, mentre il blu è utilizzato per il conduttore della linea neutra.

6.2 Identificazione digitale dell'isolamento del cavo multipolare:

Cavo a 2 conduttori: 0, 1; Cavo a 3 conduttori: 1, 2, 3; Cavo a 4 conduttori: 0, 1, 2, 3;

Cavo a 4 conduttori: 0, 1, 2, 3, 4;

Nota 2: i numeri devono essere bianchi o secondo i requisiti del cliente, dove 1, 2, 3 sono per i conduttori principali, 0 è per il nucleo neutro e nei cavi a 5 conduttori, il numero 4 si riferisce a conduttori per scopi speciali (compresi i conduttori di terra).

7-Colore guaina

Nero o secondo il requisito del cliente

8-Requisiti prestazionali particolari

Grado A/B/C ignifugo, resistente al fuoco, resistente alle termiti, resistente ai roditori, resistente ai raggi UV, resistente all'olio, ecc.

9- Caratteristiche di applicazione del cavo

9.1 La temperatura nominale massima a lungo termine consentita per il conduttore del cavo durante il normale funzionamento è 70°C.

9.2 Durante il cortocircuito (durata non superiore a 5 secondi), la temperatura massima consentita del conduttore del cavo è 160°C.

9.3 La temperatura di installazione del cavo non deve essere inferiore a 0 ℃

9.4 Raggio minimo di curvatura per l'installazione dei cavi

9.4.1 Cavo unipolare non armato:

Il raggio minimo di curvatura del cavo durante l'installazione non deve essere inferiore a 20 volte il diametro esterno del cavo.

Il raggio minimo di curvatura del cavo dopo l'installazione non deve essere inferiore a 15 volte il diametro esterno del cavo.

9.4.2 Cavo armato unipolare:

Raggio minimo di curvatura del cavo durante l'installazione: non inferiore a 15 volte il diametro esterno del cavo;

Raggio minimo di curvatura del cavo dopo l'installazione: non inferiore a 12 volte il diametro esterno del cavo.

9.4.3 Cavi multipolari non armati:

Raggio minimo di curvatura del cavo durante l'installazione: non inferiore a 15 volte il diametro esterno del cavo;

Raggio minimo di curvatura del cavo dopo l'installazione: non inferiore a 12 volte il diametro esterno del cavo.

9.4.4 Cavi armati multipolari:

Raggio minimo di curvatura del cavo durante l'installazione: non inferiore a 12 volte il diametro esterno del cavo;

Raggio minimo di curvatura del cavo dopo l'installazione: non inferiore a 10 volte il diametro esterno del cavo.

Il cavo 9.5 è ampiamente utilizzato nei sistemi di distribuzione dell'alimentazione da 0,6/1 kV e 1,8/3 kV. Il cavo è adatto per installazioni fisse sia all'interno che all'esterno, installazioni interrate dirette, tubazioni, passerelle per cavi, condotti e trincee per cavi. Il cavo armato con nastro metallico può sopportare forze meccaniche ma non tensioni significative. Il cavo armato con filo metallico può sopportare forze meccaniche e tensioni considerevoli. Il cavo non armato non può sopportare tensione o compressione.
