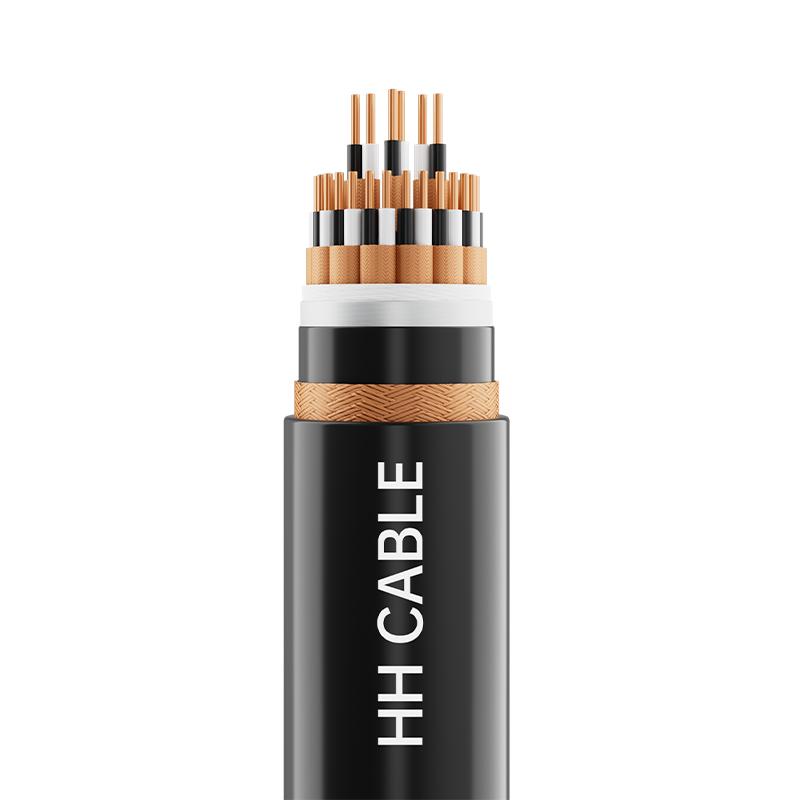

Cavi per strumenti e computer resistenti alle alte e basse temperature da 300-500 V

Nome prodotto: cavi per strumenti e computer resistenti alle alte e basse temperature da 300-500 V

1-Norme di attuazione

TICW 6-2009

Modellolo a 2 prodotti

DJFPF, DJFP2F, DJFPFRP, DJGPGRP, DJFP2FP2, DJGPGR, GJFP3FP3, ecc.

3- Livello di tensione

300/500 V

4-Specifiche del prodotto

griglia

Model

Sezione nominale conduttore mm2

Struttura dei componenti di cablaggio

Gruppo di corsie

Gruppo di tre linee

Gruppo a quattro fili

Isolamento in gomma siliconica

0,5, 0,75, 1,0, 1,5, 2,5

1～50

1～24

1～10

Isolamento fluoroplastico

0,5, 0,75, 1,0

1～19

1～10

—

1.5, 2.5

1～10

1～10

—

5- Descrizione della struttura del cavo

Struttura del cavo

Descrizione del materiale

Conduttore

Conduttore in rame solido di Classe 1 o conduttore in rame a trefolo rotondo Classe 2 o conduttore in rame morbido Classe 5

Strato resistente al fuoco (se presente)

Nastro mica

Isolamento

Materiale isolante in gomma siliconica o fluoroplastica

Nastro a doppino intrecciato, gruppo o stella (se disponibile)

Nastro in poliestere o tessuto non tessuto

Schermatura individuale  (se presente)

Treccia di filo di rame o (nastro di rame o nastro di plastica di rame o nastro di plastica di alluminio) avvolgimento o nastro di plastica di alluminio che avvolge treccia di filo di rame schermatura composita

Riempimento

Corda di apporto reticolata in polipropilene non igroscopico

Nastro avvolgente per cavi

Nastro in tessuto non tessuto o poliestere

Schermatura generale (se presente)

Treccia di filo di rame o (nastro di rame o nastro di plastica di rame o nastro di plastica di alluminio) avvolgimento o nastro di plastica di alluminio che avvolge treccia di filo di rame schermatura composita

Guaina esterna

Materiale della guaina in gomma siliconica o fluoroplastica

Identificazione del nucleo a 6 fili

I componenti del cavo sono identificati dalla colorazione dell'isolamento e vengono utilizzati colori diversi per distinguere i trefoli all'interno delle coppie (gruppi). È possibile utilizzare diversi spettri di colore, bande di colore o numeri per distinguere e identificare i gruppi di fili o in base alle esigenze del cliente.

7-Colore guaina

Nero o secondo il requisito del cliente

8-Requisiti prestazionali particolari

Grado A/B/C ignifugo, resistenza alle alte e basse temperature, ecc.

9- Caratteristiche di applicazione del cavo

9.1 La temperatura nominale massima a lungo termine consentita per il conduttore del cavo durante il normale funzionamento:

Isolamento in gomma siliconica: 180℃; Fluoroplastic insulation: 200℃.

9.2 La temperatura di installazione del cavo non deve essere inferiore a -20℃

9.3 Raggio minimo di curvatura per l'installazione dei cavi:

Per cavi non armati o cavi flessibili schermati con treccia di fili di rame: il raggio di curvatura non deve essere inferiore a 6 volte il diametro esterno del cavo;

Cavi con schermatura con nastro di rame, nastro di rame-plastica o nastro di alluminio-plastica:

Il raggio di curvatura non deve essere inferiore a 12 volte il diametro esterno del cavo.

9.4 Questo cavo è ampiamente utilizzato nei sistemi di strumentazione e controllo di automazione industriale (ICS), nei sistemi di controllo distribuito (DCS) e nei controller logici programmabili (PLC) che operano in ambienti ad alta o bassa temperatura con una tensione nominale di 300/500 V. Come linea di collegamento tra computer elettronici, strumenti di automazione industriale, sensori e attuatori, consente il controllo automatico di sistemi di segnali analogici e digitali come rilevamento, controllo, allarme e interblocco e trasmette segnali analogici e digitali come rilevamento, controllo, interblocco e allarme delle variabili di processo nelle apparecchiature di produzione. Presenta un'eccellente resistenza alle interferenze del campo magnetico, alle interferenze elettrostatiche e ai danni di insetti e uccelli. Può essere installato all'interno o all'esterno, direttamente interrato, oppure in canaline e trincee per cavi.
