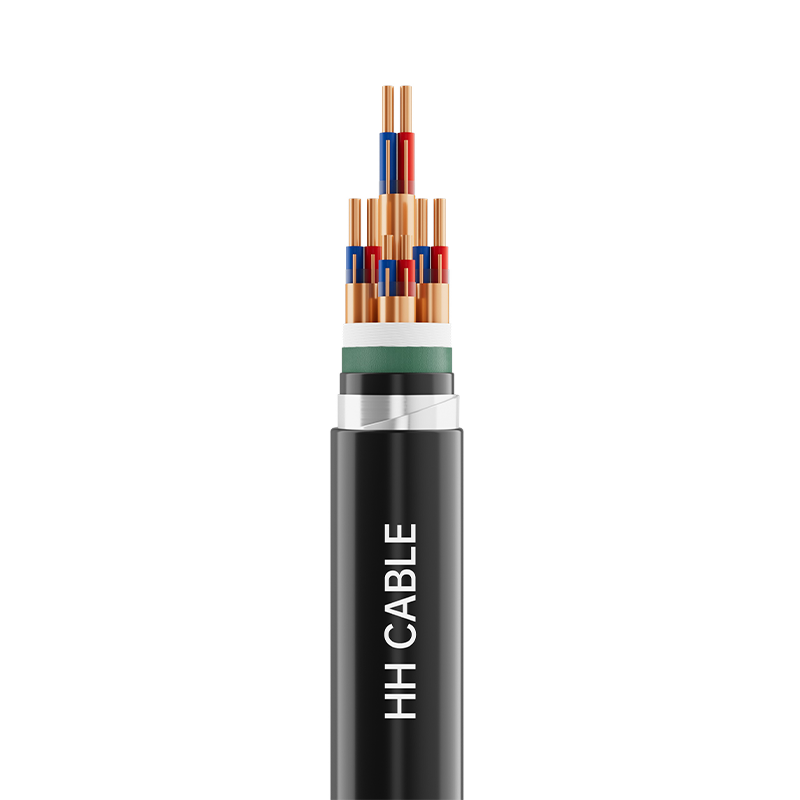

Cavi per computer e strumenti da 300-500 V

Nome prodotto: cavi per computer e strumenti 300-500 V

1-Norme di attuazione

TICW 6-2009, BS5308

Modellolo a 2 prodotti

DJYVV, DJYJP2V-22, DJYVP, DJYJPVP, DJVP3VP3, DJYJVP2-22, DJYJYP5-23, ecc.

3- Livello di tensione

300/500 V

4-Specifiche del prodotto

griglia

Model

Sezione nominale conduttore mm2

Struttura dei componenti di cablaggio

Gruppo di corsie

Gruppo di tre linee

Gruppo a quattro fili

Isolamento in polietilene, isolamento in cloruro di polivinile, isolamento in polietilene reticolato, isolamento in poliolefina a basso contenuto di fumi senza alogeni

0,5, 0,75, 1,0, 1,5, 2,5

1～50

1～24

1～10

Isolamento in gomma siliconica

0,5, 0,75, 1,0, 1,5, 2,5

1～50

1～24

1～10

Isolamento fluoroplastico

0,5, 0,75, 1,0

1～19

1～10

—

1.5, 2.5

1～10

1～10

—

5- Descrizione della struttura del cavo

Struttura del cavo

Descrizione del materiale

Conduttore

Conduttore in rame solido di Classe 1 o conduttore in rame a trefolo rotondo Classe 2 o conduttore in rame morbido Classe 5

Strato resistente al fuoco (se presente）

Nastro mica

Isolamento

Cloruro di polivinile o polietilene o polietilene reticolato o poliolefina a bassa emissione di fumi priva di alogeni

Nastro a doppino intrecciato, gruppo o stella (se disponibile)

Nastro in poliestere o tessuto non tessuto

Schermatura individuale (se presente)

Treccia di filo di rame o (nastro di rame o nastro di plastica di rame o nastro di plastica di alluminio) avvolgimento o avvolgimento di nastro di plastica di alluminio e schermatura composita di treccia di filo di rame

Riempimento

Corda di apporto reticolata in polipropilene non igroscopico

Nastro avvolgente per cavi

Nastro in tessuto non tessuto o poliestere

Schermatura generale (se presente)

Treccia di filo di rame o avvolgimento (nastro di rame o nastro di plastica di rame o nastro di plastica di alluminio) o avvolgimento di nastro di plastica di alluminio e schermatura composita con treccia di filo di rame

Guaina interna o manicotto isolante (se presente)

Composto per guaina in polivinilcloruro (PVC), polietilene (PE) o poliolefina a basso contenuto di fumi senza alogeni

Armatura (se presente)

Nastro di acciaio zincato o filo di acciaio zincato

Guaina esterna

Cloruro di polivinile o polietilene o poliolefina a bassa emissione di fumi senza alogeni

Identificazione del nucleo a 6 fili

I componenti del cavo sono identificati dalla colorazione dell'isolamento e vengono utilizzati colori diversi per distinguere i trefoli all'interno delle coppie (gruppi). È possibile utilizzare diversi spettri di colore, bande di colore o numeri per distinguere e identificare i gruppi di fili o in base alle esigenze del cliente.

7-Colore guaina

Nero o secondo il requisito del cliente

8-Requisiti prestazionali particolari

Grado A/B/C ignifugo, resistente al fuoco, a bassa emissione di fumi e privo di alogeni, a prova di termiti, a prova di roditori, resistente ai raggi UV, resistente agli oli minerali, ecc.

9- Caratteristiche di applicazione del cavo

9.1 La temperatura nominale massima a lungo termine consentita per il conduttore del cavo durante il normale funzionamento:

Isolamento in PVC, isolamento in polietilene, isolamento in poliolefina a bassa emissione di fumi esente da alogeni: 70°C; isolamento in polietilene reticolato: 90°C.

9.2 La temperatura di installazione del cavo non deve essere inferiore a 0 ℃

9.3 Raggio minimo di curvatura per l'installazione dei cavi:

Per cavi non armati o cavi flessibili schermati con treccia di fili di rame: il raggio di curvatura non deve essere inferiore a 6 volte il diametro esterno del cavo;

Cavi con nastro di rame o schermatura in nastro di rame-plastica o schermatura in nastro di alluminio-plastica o armatura in nastro di acciaio o armatura in filo di acciaio:

Il raggio di curvatura non deve essere inferiore a 12 volte il diametro esterno del cavo.

9.4 Questo cavo è ampiamente utilizzato nella strumentazione e nei sistemi di controllo dell'automazione industriale (ICS), nei sistemi di controllo distribuito (DCS) e nei controller logici programmabili (PLC) con una tensione nominale di 300/500 V. Come linea di collegamento tra computer elettronici, strumenti di automazione industriale, sensori e attuatori, consente il controllo automatico di sistemi di segnali analogici e digitali come rilevamento, controllo, allarme e interblocco e trasmette segnali analogici e digitali come rilevamento, controllo, interblocco e allarme per variabili di processo nelle apparecchiature di produzione. Ha un'eccellente resistenza alle interferenze del campo magnetico, alle interferenze elettrostatiche ed è resistente ai danni di insetti e uccelli. Può essere installato all'interno, all'esterno, direttamente interrato o in canaline e trincee per cavi.
