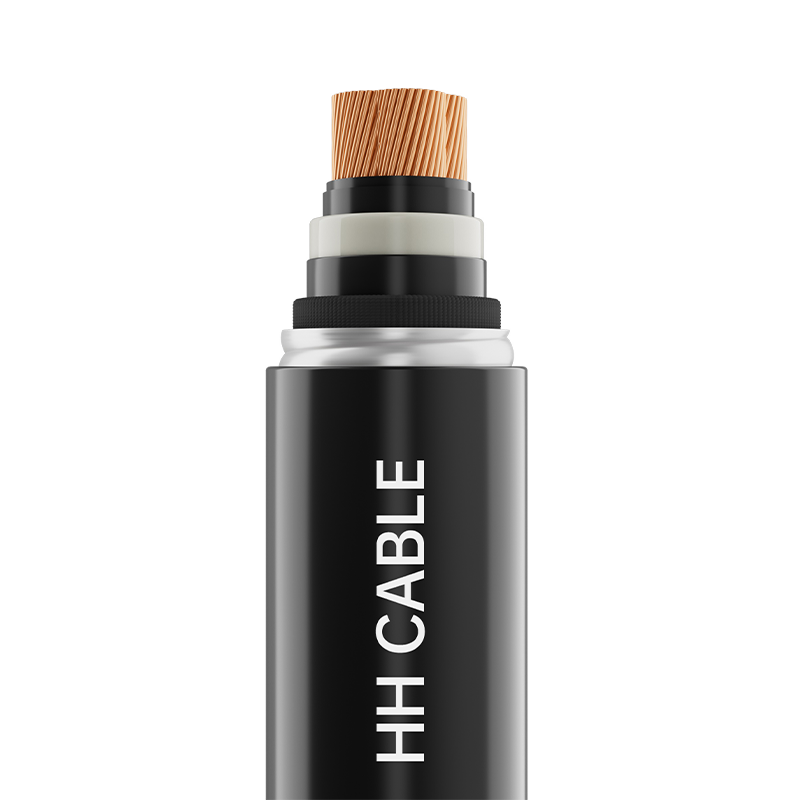

Cavo di alimentazione isolato in polietilene reticolato da 66-110 kV

Nome prodotto: cavo elettrico isolato in polietilene reticolato da 66-110 kV

1-Norme di attuazione

GB/T11017.2-2024

Modello a 2 prodotti

YJLW02, YJLW03, YJLW02-Z, YJLW03-Z, ecc.

3-Livello di tensione

38/66 kV, 50/66 kV, 64/110 kV

4-Specifiche del prodotto

240 mm2 ～2000 mm2

5- Descrizione della struttura del cavo

Struttura del cavo

Descrizione del materiale

Conduttore

Conduttori rotondi compattati o divisi (rame o alluminio).

Conduttore shielding

Nastro avvolgente Tetoron semiconduttivo, materiale semiconduttivo reticolato ultra liscio

Isolamento

Materiale isolante in polietilene reticolato ultra pulito

Isolamento shielding

Materiale semiconduttivo reticolato ultra liscio

Strato tampone

Nastro tampone semiconduttivo o nastro tampone semiconduttivo per il blocco dell'acqua

Manicotto metallico o scudo metallico

Manicotto in alluminio ondulato o manicotto in alluminio liscio o avvolgimento sparso di filo di rame; Inoltre, è possibile aggiungere la fibra ottica per il monitoraggio della temperatura in base alle esigenze

Strato anticorrosivo

Adesivo per asfalto o hot melt o vernice per asfalto

Guaina esterna non metallica

Isolamento grade (PVC or polyethylene or halogen-free low smoke flame retardant) sheath material

Strato conduttivo della guaina esterna

Rivestimento in grafite o materiale semiconduttivo estruso

6-Colore guaina

Nero o rosso o secondo il requisito del cliente

7-Requisiti prestazionali particolari

Grado A/B/C ignifugo, a bassa emissione di fumi e privo di alogeni, a prova di termiti, a prova di roditori, resistente ai raggi UV, ecc.

8- Caratteristiche di applicazione del cavo

8.1 La temperatura nominale massima a lungo termine consentita per il conduttore del cavo durante il normale funzionamento è 90°C.

8.2 Durante il cortocircuito (durata non superiore a 5 secondi), la temperatura massima consentita del conduttore del cavo è 250°C.

8.3 La temperatura di installazione del cavo non deve essere inferiore a 0 ℃

8.4 Raggio minimo di curvatura per l'installazione dei cavi:

Raggio minimo di curvatura del cavo durante l'installazione: non inferiore a 20 volte il diametro esterno del cavo;

Raggio minimo di curvatura del cavo dopo l'installazione: non inferiore a 15 volte il diametro esterno del cavo.

8.5 I cavi sono ampiamente utilizzati nei sistemi di trasmissione e distribuzione dell'energia, comprese le reti di distribuzione dell'energia urbana e gli alimentatori industriali. Sono adatti per installazioni fisse, installazioni esterne ed interne, installazioni interrate dirette, canaline per cavi, trincee per cavi e tunnel e possono resistere a una pressione moderata. A seconda del modello, i cavi offrono resistenza all'acqua radiale o resistenza all'acqua sia radiale che longitudinale
