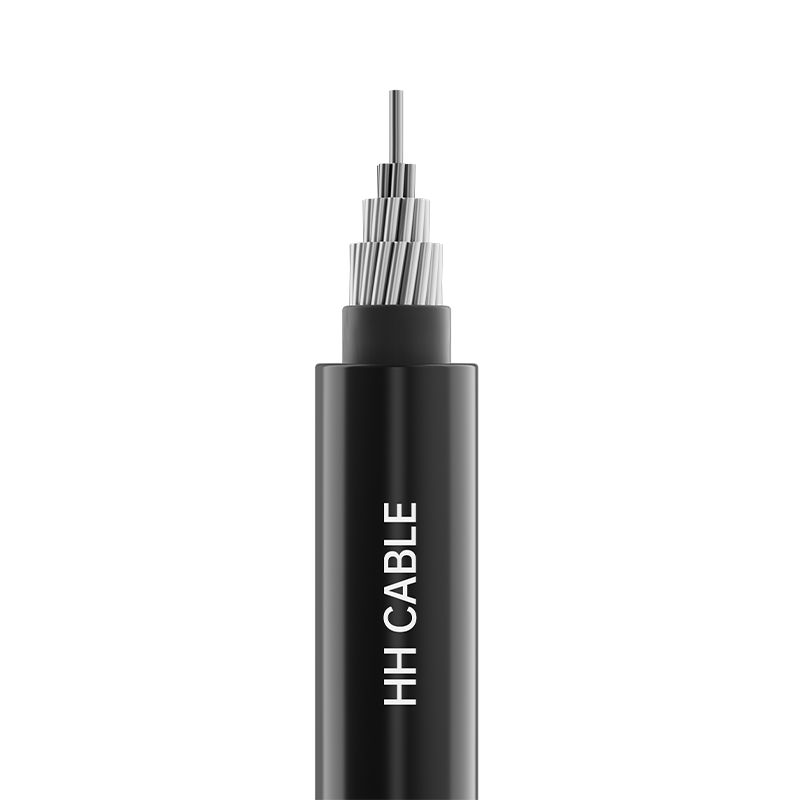

Cavo isolato sopraelevato con nucleo in alluminio rinforzato con nucleo in acciaio da 20 kV e inferiore (nucleo in lega di alluminio).

Nome prodotto: cavo isolato sopraelevato con nucleo in alluminio rinforzato con anima in acciaio da 20 kV e inferiore (anima in lega di alluminio).

1-Norme di attuazione

Q/320282DJD002-2021, Q/320282DJD007-2025

Modello a 2 prodotti

JKLGV, JKLGY, JKLGYJ, JKLHGV, JKLHGY, JKLHGYJ JKLGYJ/Q, JKLHGYJ/Q, ecc.

3- Livello di tensione

1kV, 10kV, 20kV

4-Specifiche del prodotto

Numero di core

Specifiche (alluminio/acciaio)

1

10/2 mm2 ～400/95 mm2

5- Descrizione della struttura del cavo

Struttura del cavo

Descrizione del materiale

conduttore

Conduttore tondo rinforzato con anima in acciaio compresso (alluminio o lega di alluminio).

Schermatura del conduttore (se presente)

Materiali semiconduttori reticolati o non reticolati

isolamento

Materiale isolante resistente agli agenti atmosferici in polietilene ad alta densità o polietilene reticolato

6-Identificazione dell'isolamento

Identificazione colorazione isolante:

Il colore dell'isolamento è nero o secondo il requisito del cliente.

7-Requisiti prestazionali particolari

Resistenza agli agenti atmosferici, resistenza ai raggi UV, resistenza alla trazione, ecc.

8- Caratteristiche di applicazione del cavo

8.1 La temperatura nominale massima a lungo termine consentita per il conduttore del cavo durante il normale funzionamento:

Polietilene ordinario, cloruro di polivinile: 70 ℃; polietilene ad alta densità: 75 ℃; polietilene reticolato: 90℃.

8.2 La temperatura massima consentita del conduttore del cavo durante il cortocircuito (durata non superiore a 5 secondi) è: polietilene ordinario, cloruro di polivinile: 130 ℃; isolamento in polietilene ad alta densità: 150 ℃; isolamento in polietilene reticolato: 250 ℃.

8.3 La temperatura di installazione del cavo non deve essere inferiore a -20℃

8.4 Raggio minimo di curvatura per l'installazione dei cavi:

Non meno di 20 volte il diametro esterno del cavo.

8.5 I cavi aerei isolati in alluminio rinforzato con acciaio (lega di alluminio) fino a 20 kV sono ampiamente utilizzati nella costruzione e negli aggiornamenti della rete elettrica rurale, in particolare nei sistemi di alimentazione a lunga portata nelle aree montuose. Rispetto ai conduttori in alluminio puro, offrono una maggiore resistenza alla rottura e migliori caratteristiche di abbassamento, aumentando la capacità di trasmissione senza modificare i carichi delle torri. Il numero di torri può essere ridotto in base alla particolarità delle aree montuose o dei fiumi per ottenere un'alimentazione elettrica su ampia portata.
