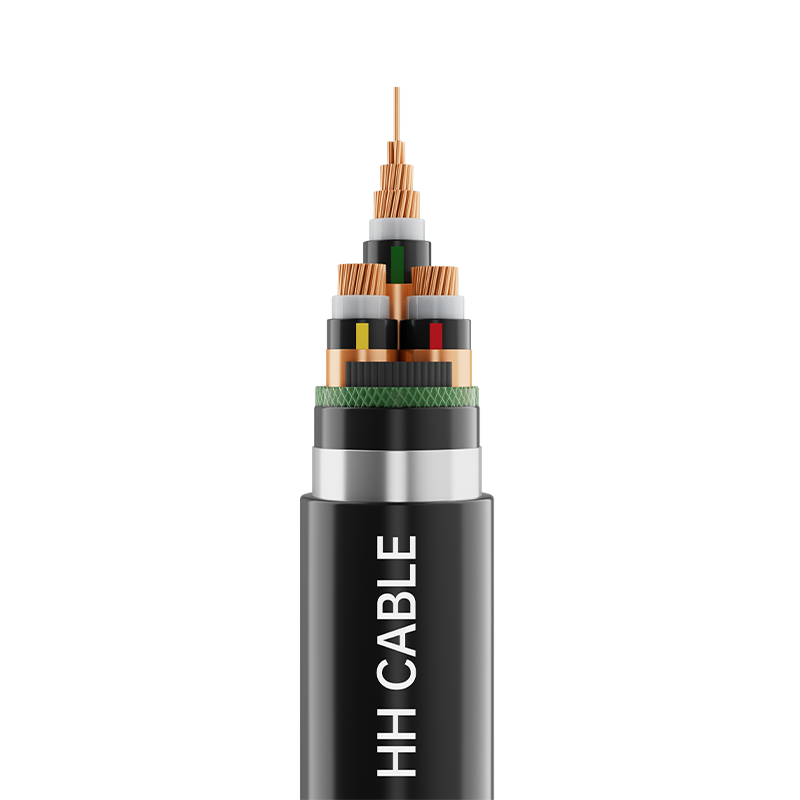

Cavo di alimentazione isolato XLPE da 10 kV per l'ingegneria del sistema di alimentazione del tram

Nome prodotto: cavo di alimentazione isolato XLPE da 10 kV per l'ingegneria del sistema di alimentazione del tram

1-Norme di attuazione

Q/320282DJD003-2021

Modello a 2 prodotti

YG-WDZ-YJE23

3-Livello di tensione

8,7/10

4-Specifiche del prodotto

Numero di core

Specifica

3

50 mm2 ~ 400 mm2

5- Descrizione della struttura del cavo

Struttura del cavo

Descrizione del materiale

Conduttore

Conduttore tondo in rame compatto

Conduttore shielding

Materiale semiconduttivo reticolato

Isolamento

Materiale isolante in polietilene reticolato

Isolamento shielding

Materiale semiconduttivo reticolato

Schermatura metallica

L'avvolgimento del nastro di rame e la fibra ottica per il monitoraggio della temperatura possono essere aggiunti in base alle esigenze

Riempimento

Strisce di riempimento a ventaglio in polipropilene non igroscopico o

Corda di apporto reticolata in polipropilene non igroscopico

Nastro avvolgente per cavi

Nastro alogeno e a bassa emissione di fumi

Manicotto isolante

Materiale guaina in poliolefina a bassa emissione di fumi, senza alogeni

Armatura

nastro di acciaio zincato

Guaina esterna

Guaina in poliolefina reticolata ritardante di fiamma a basso contenuto di fumi, senza alogeni, 125 ℃

Identificazione del nucleo a 6 fili

Identificazione con nastro giallo, verde, rosso o identificazione stampata con 1, 2, 3 numeri bianchi o secondo le esigenze del cliente

7-Colore guaina

Nero o secondo il requisito del cliente

8-Requisiti prestazionali particolari

Grado A/B ignifugo, a bassa emissione di fumi e senza alogeni, a prova di termiti, a prova di roditori, resistente ai raggi UV, ecc.

9- Caratteristiche di applicazione del cavo

9.1 La temperatura nominale massima a lungo termine consentita per il conduttore del cavo durante il normale funzionamento è 90°C.

9.2 Durante il cortocircuito (durata non superiore a 5 secondi), la temperatura massima consentita del conduttore del cavo è 250°C.

9.3 La temperatura di installazione del cavo non deve essere inferiore a 0 ℃

9.4 Raggio minimo di curvatura per l'installazione del cavo:

Non meno di 20 volte il diametro esterno del cavo.

9.5 Questo cavo è ampiamente utilizzato nei progetti di sistemi di alimentazione dei tram. Essendo il componente principale che collega il sistema di alimentazione con le operazioni del tram, il suo utilizzo attraversa l'intero processo di trasmissione di potenza, controllo del segnale, garanzia di sicurezza e funzionamento stabile del sistema. Tiene inoltre conto dell'elevata conduttività, della resistenza al calore, della capacità anti-interferenza e dell'adattabilità ambientale per garantire il funzionamento efficiente e sicuro dei tram, fornendo un supporto più affidabile dei "vasi sanguigni" per il trasporto ferroviario urbano.
