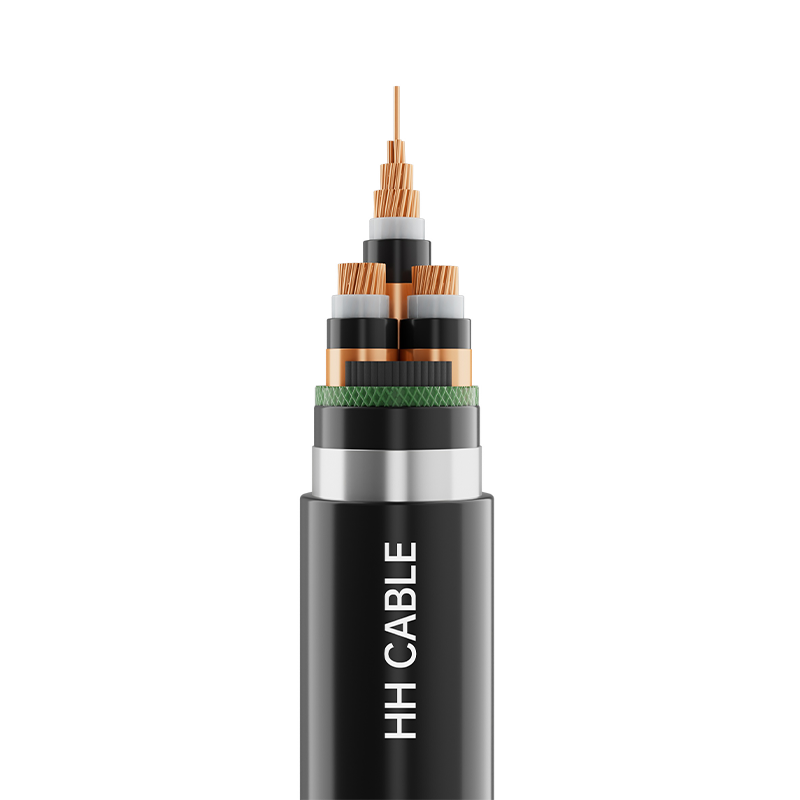

Cavo di alimentazione isolato in polietilene reticolato da 6-35 kV

Nome prodotto: cavo elettrico isolato in polietilene reticolato da 6-35 kV

1-Norme di attuazione

GB/T2706.2～3-2020

Modello a 2 prodotti

YJV, YJY, YJV22, YJV32, YJY23, YJY33, YJV62, YJV72, ecc.

3- Specifiche di tensione

Livello di tensione

Numero di core

Specifica

Conduttore in rame

Conduttore in alluminio o lega di alluminio

3,6/6kV

6/6 (10) kV

8,7/10(15) kV

12/20kV

3

25 mm2 ~ 630 mm2

25 mm2 ~ 630 mm2

1

25 mm2 ~ 800 mm2

25 mm2 ~ 800 mm2

18/20（30）kV

3

35 mm2 ~ 630 mm2

35 mm2 ~ 630 mm2

1

35 mm2 ~ 800 mm2

35 mm2 ~ 800 mm2

21/35kV

26/35kV

3

50 mm2 ~ 630 mm2

50 mm2 ~ 630 mm2

1

50 mm2 ~ 800 mm2

50 mm2 ~ 800 mm2

4- Descrizione della struttura del cavo

Struttura del cavo

Descrizione del materiale

Conduttore

Conduttore tondo compattato (rame o alluminio o lega di alluminio).

Conduttore shielding

Materiale semiconduttivo reticolato

Isolamento

Materiale isolante in polietilene reticolato

Isolamento shielding

Materiale semiconduttivo reticolato

Schermatura metallica

Avvolgimento di nastro di rame o avvolgimento sparso di filo di rame; Inoltre, è possibile aggiungere la fibra ottica per il monitoraggio della temperatura in base alle esigenze

Riempimento (se presente)

Strisce di riempimento a ventaglio in polipropilene non igroscopico o

Corda di apporto reticolata in polipropilene non igroscopico

Nastro avvolgente per cavi (se presente)

Nastro in tessuto non tessuto o polipropilene

Manicotto isolante (se presente)

Guaina in PVC o polietilene o materiale ritardante di fiamma a bassa emissione di fumi esente da alogeni

Armatura (se presente)

Nastro di acciaio inossidabile o nastro di alluminio o nastro di lega di alluminio o nastro di acciaio zincato o filo di acciaio inossidabile o filo di alluminio o filo di lega di alluminio o filo di acciaio zincato

Guaina esterna

Guaina in PVC o polietilene o materiale ritardante di fiamma a bassa emissione di fumi esente da alogeni

Identificazione del nucleo a 5 fili

Cavo unipolare: secondo il colore naturale dell'isolamento - colore originale

Cavo tripolare: identificazione con nastro giallo, verde, rosso o identificazione stampata con 1, 2, 3 numeri bianchi o secondo le esigenze del cliente

6-Colore guaina

Nero o secondo il requisito del cliente

7-Requisiti prestazionali particolari

Grado A/B/C ignifugo, a bassa emissione di fumi e senza alogeni, a prova di termiti, a prova di roditori, resistente ai raggi UV, resistente all'acqua, ecc.

8- Caratteristiche di applicazione del cavo

8.1 La temperatura nominale massima a lungo termine consentita per il conduttore del cavo durante il normale funzionamento è 90°C.

8.2 Durante il cortocircuito (durata non superiore a 5 secondi), la temperatura massima consentita del conduttore del cavo è 250°C.

8.3 La temperatura di installazione del cavo non deve essere inferiore a 0 ℃

8.4 Raggio minimo di curvatura per l'installazione dei cavi

8.4.1 Cavo unipolare non armato:

Raggio minimo di curvatura del cavo durante l'installazione: non inferiore a 20 volte il diametro esterno del cavo;

Raggio minimo di curvatura del cavo dopo l'installazione: non inferiore a 15 volte il diametro esterno del cavo.

8.4.2 Cavo armato unipolare:

Raggio minimo di curvatura del cavo durante l'installazione: non inferiore a 15 volte il diametro esterno del cavo;

Raggio minimo di curvatura del cavo dopo l'installazione: non inferiore a 12 volte il diametro esterno del cavo.

8.4.3 Cavo tripolare non armato:

Raggio minimo di curvatura del cavo durante l'installazione: non inferiore a 15 volte il diametro esterno del cavo;

Raggio minimo di curvatura del cavo dopo l'installazione: non inferiore a 12 volte il diametro esterno del cavo.

8.4.3 Cavo armato a tre conduttori:

Raggio minimo di curvatura del cavo durante l'installazione: non inferiore a 12 volte il diametro esterno del cavo;

Raggio minimo di curvatura del cavo dopo l'installazione: non inferiore a 10 volte il diametro esterno del cavo.

Il cavo 8.5 è ampiamente utilizzato nei sistemi di trasmissione e distribuzione di energia, comprese le reti di distribuzione di energia urbana e gli alimentatori industriali. Il cavo è adatto per l'installazione fissa sia all'interno che all'esterno e può essere interrato direttamente in tubazioni, passerelle, condotti e trincee per cavi. Il cavo armato con nastro metallico può sopportare forze meccaniche ma non tensioni significative; il cavo armato a filo può sopportare forze meccaniche e tensioni considerevoli; il cavo non armato non può sopportare tensione o compressione.
