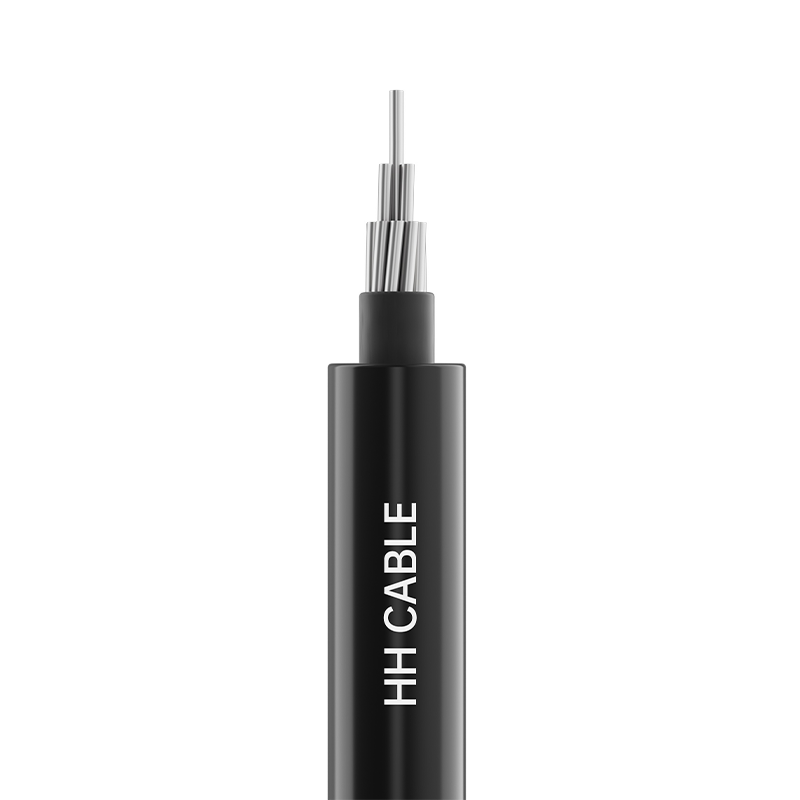

Cavo isolato sopraelevato da 10 kV

Nome prodotto: cavo isolato sopraelevato da 10 kV

1-Norme di attuazione

GB/T14049-2008

Modello a 2 prodotti

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ, ecc.

3- Livello di tensione

10kV

4-Specifiche del prodotto

Numero di core

Specifica

Conduttore in rame

Conduttore in alluminio o lega di alluminio

1

10 mm2 ~ 400 mm2

10 mm2 ~ 400 mm2

3

25 mm2 ~ 400 mm2

25 mm2 ~ 400 mm2

3K (A) o 3K (B)

25 mm2 ~ 400 mm2

K 25 mm 2 ~ 120 mm 2

25 mm2 ~ 400 mm2

K 25 mm 2 ~ 120 mm 2

Nota 1: K è il cavo a trefolo portante. Secondo i requisiti tecnici ingegneristici, la sezione trasversale specificata nella tabella può essere selezionata per corrispondere alla sezione trasversale del conduttore corrispondente.

Quando la campata della torre è maggiore e sono necessari cavi portanti aggiuntivi, tali cavi portanti non sono inclusi nella struttura dei cavi

Nota 2: (A) indica il cavo a trefoli portante in acciaio e (B) indica il cavo a trefoli portante in lega di alluminio.

5- Descrizione della struttura del cavo

Struttura del cavo

Descrizione del materiale

Conduttore

Conduttore tondo compattato (rame o alluminio o lega di alluminio).

Conduttore shield (if any)

Materiali semiconduttori reticolati o non reticolati

Isolamento

Materiale isolante resistente agli agenti atmosferici in polietilene ad alta densità o polietilene reticolato

Isolamento shield (if any)

Materiale semiconduttivo spelabile reticolato

6-Identificazione dell'isolamento

Isolamento coloring identification:

Il colore dell'isolamento è nero o naturale. La sequenza delle fasi dell'isolamento del cavo a tre conduttori è identificata da creste, cioè la fase A ha una cresta, la fase B ha due creste, la fase C ha tre creste, ecc., oppure in base alle esigenze del cliente. Il nucleo neutro è contrassegnato con un metodo di marcatura diverso da quello sopra.

7-Requisiti prestazionali particolari

Resistenza agli agenti atmosferici, resistenza ai raggi UV, ecc.

8- Caratteristiche di applicazione del cavo

8.1 La temperatura nominale massima a lungo termine consentita per il conduttore del cavo durante il normale funzionamento:

Polietilene ad alta densità: 75°C; polietilene reticolato: 90°C.

8.2 La temperatura massima consentita del conduttore del cavo durante il cortocircuito (durata non superiore a 5 secondi) è: isolamento in polietilene ad alta densità: 150°C; isolamento in polietilene reticolato: 250°C.

8.3 La temperatura di installazione del cavo non deve essere inferiore a -20℃

8.4 Raggio minimo di curvatura per l'installazione dei cavi:

Cavo unipolare: non inferiore a 20 volte il diametro esterno del cavo;

Cavo multipolare: non inferiore a 15 volte il diametro esterno del cavo.

I cavi isolati aerei da 8.510 kV sono ampiamente utilizzati nella costruzione e negli aggiornamenti della rete elettrica urbana e rurale per sostituire i tradizionali conduttori nudi, ridurre il rischio di scosse elettriche, migliorare la sicurezza, soddisfare le esigenze di abbellimento urbano, evitare l'impatto dei conduttori nudi sul paesaggio e ottenere l'effetto di "rete elettrica invisibile".

8.5.1 Quando si installano cavi leggeri e con isolamento sottile sopra la testa, è necessario mantenere una certa distanza dagli alberi. Quando i cavi sono in funzione, è consentito solo un contatto a breve termine tra i cavi e gli alberi.

8.5.2 Quando si installano cavi con isolamento naturale in alto, è necessario mantenere una certa distanza dagli alberi. Quando i cavi sono in funzione, è consentito il contatto frequente tra i cavi e gli alberi.

8.5.3 I restanti cavi aerei isolati da 10 kV dovranno essere installati in posizioni aeree fisse. Durante l'installazione è necessario mantenere una certa distanza dagli alberi. Durante il funzionamento è consentito il contatto frequente tra i cavi e gli alberi. Inoltre, come cavi di collegamento del trasformatore dovranno essere utilizzati cavi isolati aerei con nucleo in rame morbido
